DALI-2 ゾーンコントローラー DALI ログ 保存機能

DALIメッセージとエラー履歴

ゾーンコントローラのバージョン14.9は、過去24時間のDALIメッセージおよびフレーミングエラーの履歴を5分間隔で記録。

新しいRAPIX Integratorはデータを読み取り、さまざまなことができます。

過去24時間以内にDALIラインに通信エラーがあった場合、リンクの横に警告アイコンが表示されます。

ポップアップのヒントはDALI通信のエラーを示します。

詳細を見るには、DALIラインを右クリックして「 DALIメッセージ履歴」を選択してください:

データの解像度を変更するには左下を選択できます。

プロジェクトレポートとユニットエラーレポートに新しいエラーメッセージが表示されます:

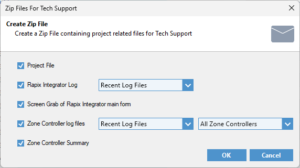

テクニカルサポート向けのプロジェクトファイルの入手方法

「Tools / Logs / Zip Files for Tech Support」メニューの項目では、欲しいファイルを選択すると、Rapix Integratorがすべてを集めてzip化し、テクニカルサポートに送ることができます

ゾーンコントローラ DALIログの確認

ゾーンコントローラーからDALIログ取得方法:

1. ZCプロパティタブに移動
2. ZCからの転送ログ
3. ファイルを解凍
4. DALIロガーを開く
5. コンパクトログファイルをインポート

DALIログフォームで「 ZCから取得 」ボタンをクリックしてください。ZCとログの数(最近のものか全部)を選択してください:

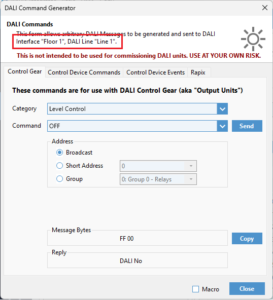

DALIコマンドジェネレーター

DALIラインの右クリックメニューに新しい DALIコマンド メニュー:

選択されたDALIラインのコマンドジェネレーターを開きます:

このフォームを使ってDALIコマンドを送信するには:

1. DALIラインを変更するには、ネットワークリストで選択。
2. コマンドの種類を選択します。
3. コマンドを選択してください。
4. アドレスやデータを選択。
5. 送信ボタンをクリック。
6. 送信されたデータバイトはフォームの下部に表示され、返信も一緒に表示されます。

マクロを作成して実行するには:

1. フォームの一番下にある「マクロ」チェックボックスを選択。
2. マクロにコマンドを追加:
   1. コマンドの種類を。
   2. コマンドを選択。
   3. アドレスやデータを選択。
   4. マクロに追加するには> ボタンをクリックしてください。
3. マクロを実行するには ▶ ボタンをクリックしてください

ゾーンコントローラーの日時

ゾーンコントローラーの日付と時間は現在、ゾーンコントローラーのタブに表示されます。5分以上を誤差すると、ユーザーに警告するために赤色で表示されます。

ゾーンコントローラーファームウェア v14.9.0

新機能:

• RAPIX Integratorに転送されたログファイルアーカイブにおけるDALIメッセージおよびエラー率の履歴を含める。
• 新しいRAPIX APIコマンド。

・DALIメッセージの履歴とエラー率の記録。

• 最新のログファイルのみをRAPIX Integratorに転送できるようにします。

改善点:

・Modbusの立ち上げプロセスを変更しました。

• Modbus、DMX、BACnet、MQTTインターフェースの起動ログを追加。
• DALIラインスキャン完了のログを追加。
• ログ概要の改善。

　・ゾーンレベルを設定する際は、効率化のために可能な限りOFF、RECALL MIN、RECALL MAXコマンドを使用してください。

    ・Modbusのエラーメッセージの改善。

    ・調光チャンネルなしのRGB DMX器具のサポートを追加。

    ・DMXの最小および最大更新速度を選択できる。

    ・RAPIX APIを更新し、パーセントでレベルを使うクライアントに対して、%からDALIレベル、そして%への往復変換で常に同じ値が返される。
